轴瓦是发动机、压缩机等关键设备中承载轴的核心部件，其加工质量直接决定了设备的运行性能、寿命和可靠性。
一、轴瓦的核心质量特性
质量控制首先要明确“控制什么”。轴瓦的核心质量特性包括：
（一）尺寸精度
-
壁厚及厚度差：尤其是对口平面（开口处）的壁厚差，要求极为严格，通常要求在微米(μm)级别。厚度不均会导致运行中油膜压力不均，引起磨损和振动。
-
内圆直径：与轴颈配合，形成合适的配合间隙。
-
外圆直径：与轴承座孔的过盈配合，确保足够的接触强度和散热。
-
宽度：保证正确的轴向定位。
-
半圆高度（余面高度）：保证压入轴承座后具有足够的过盈量，防止轴瓦在座孔中转动或蠕动。
-
几何公差
-
圆度/圆柱度： 内孔和外圆的形状精度，影响油膜的形成和均匀性。
-
直线度/平面度： 特别是对口平面的平面度，影响装配后的整体圆度。
-
表面粗糙度： 内表面粗糙度至关重要。过于粗糙会加剧磨损，过于光滑则不利于储油。通常要求Ra值在0.2~0.8μm之间。
（二）机械性能
-
合金层与钢背的结合强度：这是双层或多层金属轴瓦的生命线，结合不良会导致合金层剥落。通常通过超声波检测或压扁试验来检验。
-
合金层的硬度与韧性：需要匹配轴的硬度，既要有良好的抗疲劳性，又要有一定的嵌藏性（容纳细小杂质）。
-
疲劳强度：抵抗交变载荷的能力，是高速重载发动机轴瓦的关键指标。
（三）外观质量
合金层、钢背表面不得有划痕、磕碰、裂纹、气孔、夹渣等缺陷。
二、加工过程中的质量控制点
质量控制应贯穿于整个制造流程，而非仅仅依赖最终检验。
（一）原材料入库检验
-
检验钢带、合金材料的材质报告（化学成分、机械性能）。
-
测量钢带厚度、合金层厚度均匀性。
（二）冲压成型工序
控制点：半成品高度、对口平面平行度、外观无裂纹。
方法：首件检验、巡检，使用卡尺、高度规等。
（三）切削加工工序（内圆、外圆、对口平面）
控制点：这是精度控制的核心环节。
-
SPC（统计过程控制）：对关键尺寸（如壁厚、内径）进行连续抽样，使用Xbar-R控制图监控过程稳定性和趋势，及时发现异常（如刀具磨损导致的尺寸漂移）。
-

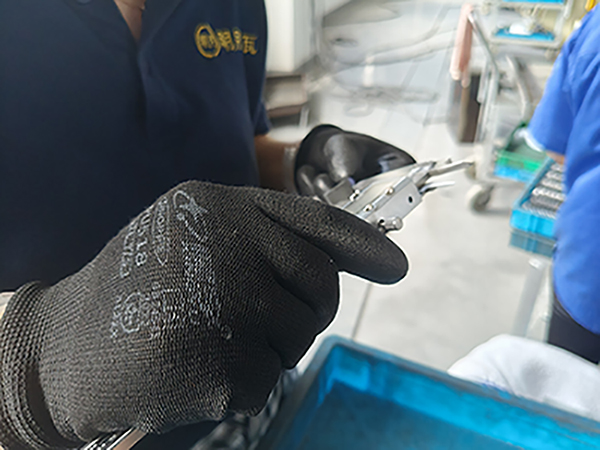

首件检验：每班开机或换刀后，对第一个工件进行全面测量，合格后方可批量生产。
-
定期巡检：操作工和质检员按频率抽检。
-
使用高精度量具：气动量仪、电子塞规、微机壁厚差测量仪等，能快速、精确地测量μm级尺寸。
（四）合金层结合强度检测
-
超声波C-Scan检测： 无损检测，可对100%产品进行全扫描，成像显示结合不良区域。
-
破坏性抽检：定期对样品进行压扁试验或撕裂试验，定量评估结合强度。
（五）表面处理（如镀覆层）
控制点：镀层厚度（如铅锡镀层）、镀层成分、孔隙率、结合力。
方法：X荧光测厚仪、金相分析、盐雾试验等。
三、最终检验与先进检测技术
-
综合测量仪：现代轴瓦生产广泛使用全自动综合测量仪，一次装夹可同时测量内径、外径、壁厚、厚度差、椭圆度等多个参数，数据自动记录并可联网分析。
-
三坐标测量机(CMM)： 用于抽检复杂的几何公差，如圆柱度、平面度等。
-
表面粗糙度仪：精确测量内孔表面的Ra、Rz等参数。
-
光学影像测量仪：用于快速检测轮廓尺寸和外观。
-
数据化管理：所有检测数据录入MES（制造执行系统）或QMS（质量管理系统），实现质量数据的追溯、统计和分析，为持续改进提供依据。
四、质量控制体系与管理理念
-
ISO 9001 / IATF 16949： 建立符合国际标准的质量管理体系，强调过程方法、风险思维和持续改进。
-
APQP（先期产品质量策划）： 在新产品开发阶段就定义好所有的质量要求、控制计划和检验方法。
-
PPAP（生产件批准程序）： 向客户证明生产过程具有持续稳定满足所有要求的能力。
-
FMEA（失效模式与影响分析）： 提前识别加工过程中潜在的失效模式及其影响，并采取预防措施。
-
全员参与：质量控制不仅是质检部门的事，需要从管理层到操作工的全员质量意识培养和责任落实。
总之，轴瓦加工的质量控制是一个全方位、全流程、数据驱动的系统工程。它依赖于：明确的质量标准、精密的制造设备、先进的检测手段、科学的管理体系以及严谨的员工操作。
正如大丰市明月轴瓦有限公司“质量就是生命，质量就是人品”的理念，其将质量视为企业的生命线和人格的体现。这一理念驱动企业运用精密设备、先进检测技术和数据化管理，将质量意识融入每个生产环节，致力于实现“预防为主”的零缺陷目标，从而为设备核心提供绝对可靠的保障。
点击数：
发表日期：
